제전매트 접지 방법과 2층 구조
제전매트가 왜 2층인지, 상층과 하층의 저항이 왜 다른지, 접지코드를 어떻게 연결하는지 설명합니다.
제전매트는 작업대 위의 사람·부품과 매트 사이의 전위차를 0V 가까이 유지해, 정전기가 부품으로 튀지 않고 천천히 빠져나가게 합니다. 그래서 대부분 2층으로 만듭니다.
상층과 하층
| 층 | 성질 | 표면저항 (Ω/sq) | 역할 |
|---|---|---|---|
| 상층 (정전분산층) | 정전기 소산성 | 녹색 10⁹ ~ 10¹¹ · 회색 10⁸ ~ 10¹⁰ | 부품이 닿는 면. 정전기를 천천히 흘려 순간 방전을 막습니다. |
| 하층 (도전층) | 저항이 낮은 층 | 10⁴ ~ 10⁶ | 매트 전체의 전하를 모아 접지코드로 보냅니다. |
접지 연결
- 매트 → 접지코드 → 접지 단자 순서로 연결합니다. 접지하지 않은 제전매트는 정전기를 빼내지 못합니다.

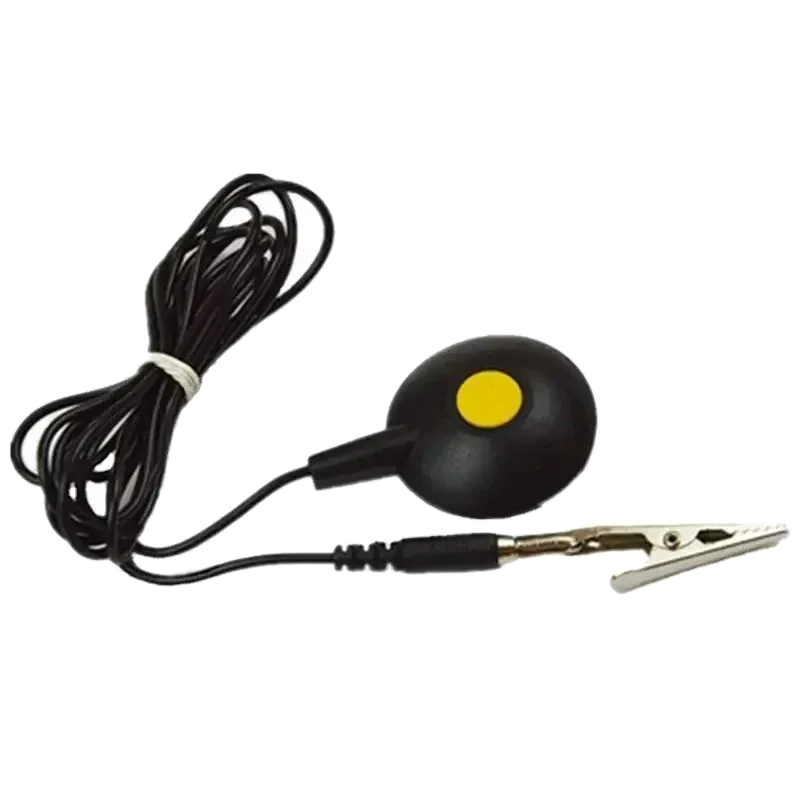

- 접지코드에는 1MΩ 저항이 들어 있습니다. 작업자가 전원에 닿았을 때 흐르는 전류를 제한하는 안전용이며(ANSI/ESD S6.1), ESD 성능에는 영향이 없습니다.
- 접지코드는 CLIP형·단자형·JUMP형 세 가지입니다. 작업대 접지 단자의 형태에 맞춰 고릅니다.
관리
매트 표면이 오염되면 저항이 올라가 성능이 떨어집니다. 전용 매트 클리너로 정기적으로 닦아 주세요. 실리콘·유분이 남는 세제는 표면에 막을 만들어 저항을 높일 수 있습니다.
제전매트와 절연매트
이름이 비슷하지만 반대 목적의 제품입니다. 절연매트는 전기가 통하지 않게 막아 감전을 방지하고, 제전매트는 정전기를 접지로 흘려보냅니다. 전자부품 작업대에는 제전매트를 씁니다.
수치는 제조사 공개 자료 기준입니다. 현장 조건에 따라 측정값은 달라질 수 있습니다.
